Thông số kỹ thuật TPS2-100
| Thông số | Giá trị |
|---|---|
| Thương hiệu | FOTEK |
| Mã sản phẩm | TPS2-100 |
| Loại thiết bị | Bộ điều khiển công suất thyristor kỹ thuật số |
| Dòng điện định mức | 100A tối đa |
| Cầu chì bảo vệ | 100A |
| Dòng xung định mức | 1600A |
| Điện áp nguồn chính | 180–440VAC, 50/60Hz |
| Nguồn điện phụ | 220VAC ±20%, 50/60Hz |
| Phương thức tín hiệu vào | 4–20mA, 0–20mA, 1–5V, 2–10V, 0–5V, 0–10V hoặc biến trở VR 10kΩ, có thể lựa chọn |
| Phạm vi điều khiển đầu ra | 0–100% |
| Độ phân giải tín hiệu vào | 0,39% |
| Giới hạn thấp đầu ra | 0–100%, cài đặt được |
| Giới hạn cao đầu ra | 0–199%, cài đặt được |
| Thời gian khởi động mềm | 0–199 giây, cài đặt được |
| Dòng rò | Tối đa 25mA |
| Điện áp cách ly tối thiểu | 1600VAC |
| Độ bền điện môi | Trên 2,5kV |
| Điện trở cách điện | Trên 100MΩ tại 500VDC |
| Khả năng chống xung | Trên 4kV |
| Khả năng chống nhiễu | ±2kV/1μs |
| Nhiệt độ và độ ẩm hoạt động | -20°C đến +80°C; 35–85%RH |
| Vật liệu vỏ | PC+ABS tăng cường, cấp chống cháy UL-94V0 |
FOTEK TPS2-100 dùng để làm gì?
FOTEK TPS2-100 là bộ điều khiển công suất kỹ thuật số sử dụng linh kiện bán dẫn thyristor để điều chỉnh công suất cấp cho tải điện trở. Thiết bị nhận tín hiệu điều khiển từ bộ điều khiển nhiệt độ, PLC, bộ điều khiển PID hoặc biến trở, sau đó thay đổi công suất đầu ra trong phạm vi 0–100%.
Với dòng tải tối đa 100A và dải điện áp nguồn 180–440VAC, TPS2-100 phù hợp cho các hệ thống gia nhiệt công nghiệp có công suất lớn, yêu cầu điều chỉnh ổn định và giảm hao mòn so với phương pháp đóng cắt bằng khởi động từ hoặc relay cơ khí.
Đặc điểm điều khiển đáng chú ý
- Hỗ trợ nhiều chuẩn tín hiệu điều khiển analog phổ biến gồm 4–20mA, 0–20mA, 1–5V, 2–10V, 0–5V và 0–10V.
- Có thể sử dụng biến trở VR 10kΩ khi cần điều chỉnh công suất bằng tay.
- Chức năng giới hạn thấp và giới hạn cao giúp thiết lập dải công suất vận hành phù hợp với từng loại tải.
- Chức năng khởi động mềm từ 0 đến 199 giây giúp hạn chế tăng công suất đột ngột khi khởi động hệ thống.
- Độ phân giải tín hiệu vào 0,39%, phù hợp với các hệ thống điều khiển công suất cần thay đổi tương đối mịn.
Ứng dụng thực tế của TPS2-100
- Điều khiển thanh nhiệt, dây nhiệt và lò điện trở.
- Điều khiển gia nhiệt trong máy ép nhựa, máy đùn nhựa và thiết bị sấy công nghiệp.
- Điều chỉnh công suất cho lò sấy, lò nung hoặc buồng gia nhiệt.
- Điều khiển tải nhiệt trong dây chuyền sản xuất sử dụng tín hiệu 4–20mA hoặc 0–10V.
- Kết hợp với bộ điều khiển nhiệt độ PID để duy trì nhiệt độ ổn định.
Hướng dẫn lựa chọn và đấu nối
Khi lựa chọn TPS2-100, cần kiểm tra dòng làm việc liên tục của tải, điện áp nguồn và loại tải trước khi lắp đặt. Mức 100A là dòng điện định mức tối đa của bộ điều khiển; không nên vận hành liên tục ở sát giới hạn nếu tủ điện có nhiệt độ cao, thông gió kém hoặc tải làm việc nặng kéo dài.
Tín hiệu điều khiển phải được cài đặt đúng theo loại tín hiệu thực tế. Không đấu đồng thời nhiều chuẩn tín hiệu vào cùng một ngõ điều khiển. Với hệ thống dùng PLC hoặc bộ điều khiển nhiệt độ, cần xác định rõ ngõ ra là dòng điện hay điện áp trước khi chọn chế độ tương ứng trên thiết bị.
Mạch công suất cần được lắp qua thiết bị bảo vệ phù hợp. TPS2-100 sử dụng cầu chì bảo vệ 100A theo cấu hình định mức; dây dẫn, thanh cái, đầu cos, thiết bị đóng cắt và hệ thống tản nhiệt cũng phải được lựa chọn theo dòng tải thực tế.
Lưu ý khi lắp đặt và vận hành
- Thiết bị phải được lắp trong tủ điện có khả năng tản nhiệt tốt.
- Không chạm vào phần công suất trong thời gian thiết bị đang cấp điện, kể cả khi tải đã dừng.
- Kiểm tra siết chặt các đầu nối công suất để tránh phát nhiệt do tiếp xúc kém.
- Bố trí dây tín hiệu điều khiển tách khỏi dây nguồn và dây tải công suất nhằm hạn chế nhiễu.
- Đối với tải có dòng khởi động lớn hoặc tải không thuần trở, cần kiểm tra khả năng tương thích trước khi đưa vào vận hành.
- Cần bảo đảm điều kiện thông gió và nhiệt độ bên trong tủ nằm trong giới hạn hoạt động của thiết bị.
TPS2-100 phù hợp với hệ thống nào?
TPS2-100 phù hợp với các hệ thống cần điều khiển công suất tải nhiệt lên đến 100A, sử dụng nguồn 180–440VAC và có tín hiệu điều khiển analog tiêu chuẩn. Đây là lựa chọn thích hợp khi cần tích hợp bộ điều khiển công suất vào tủ điện tự động hóa, hệ thống điều khiển nhiệt độ hoặc dây chuyền gia nhiệt công nghiệp.
Kích thước TPS2-100

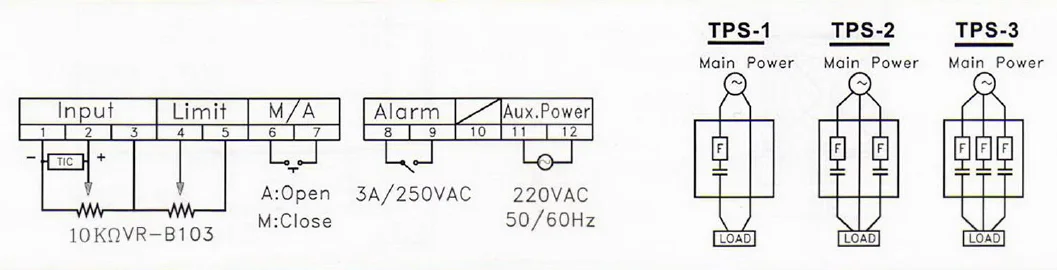

Sơ đồ đấu nối TPS2-100
