Đèn chiếu sáng Cognex Machine Vision Lighting là dòng đèn chuyên dụng cho hệ thống thị giác máy, camera công nghiệp và ứng dụng kiểm tra sản phẩm tự động. Danh mục bao gồm đèn back light, bar light, brick light, coaxial light và ring light, giúp tối ưu hình ảnh, tăng độ tương phản, giảm bóng, hạn chế chói lóa và nâng cao độ chính xác khi kiểm tra trong môi trường sản xuất công nghiệp.
Giới thiệu Đèn chiếu sáng Cognex Machine Vision Lighting
Cognex Machine Vision Lighting được thiết kế để cung cấp nguồn sáng ổn định, linh hoạt và hiệu suất cao cho các hệ thống machine vision. Trong kiểm tra hình ảnh công nghiệp, ánh sáng là yếu tố rất quan trọng vì nó ảnh hưởng trực tiếp đến khả năng phát hiện cạnh, đọc mã, kiểm tra bề mặt, nhận dạng ký tự, đo lường và xác minh có hoặc không có chi tiết.
Dòng đèn Cognex và Moritex hỗ trợ nhiều kiểu chiếu sáng khác nhau, nhiều màu ánh sáng và nhiều kích thước để phù hợp với từng loại vật liệu, bề mặt và yêu cầu kiểm tra thực tế trong nhà máy.
Ưu điểm nổi bật của Cognex Machine Vision Lighting
- Danh mục đèn đa dạng gồm back, bar, brick, coaxial và ring light.
- Hỗ trợ nhiều màu ánh sáng như trắng, đỏ, xanh dương, xanh lá, hồng ngoại và tử ngoại.
- Giúp tăng độ tương phản, giảm bóng và hạn chế phản xạ trên bề mặt khó.
- Tích hợp tốt với hệ thống Cognex In-Sight và các camera machine vision công nghiệp.
- Có tùy chọn smart lighting và standard lighting cho nhiều mức độ ứng dụng khác nhau.
- Thiết kế bền bỉ, tản nhiệt tốt và phù hợp môi trường vận hành công nghiệp.
Giải pháp chiếu sáng phù hợp cho từng ứng dụng machine vision
Việc chọn đúng kiểu đèn giúp hệ thống camera vision tạo ra hình ảnh rõ ràng hơn, giảm nhiễu ảnh và nâng cao độ ổn định khi kiểm tra. Tùy vào mục tiêu kiểm tra, người dùng có thể chọn các kiểu chiếu sáng khác nhau để làm nổi bật cạnh, vết xước, lỗ rỗng, bề mặt phản chiếu, chữ in, mã vạch hoặc hình dạng sản phẩm.
Các dòng đèn Cognex và Moritex có thể được cấu hình theo nhiều màu sắc khác nhau. Mỗi màu ánh sáng giúp tối ưu độ tương phản và khả năng hiển thị trên từng vật liệu cụ thể, ví dụ kim loại, nhựa, thủy tinh, bề mặt nhám, bề mặt bóng hoặc chi tiết có màu gần giống nền.
- Vỏ bền bỉ: hỗ trợ tản nhiệt tốt, giúp giảm downtime và tăng độ ổn định.
- Thiết kế gọn: dễ lắp đặt trong không gian hẹp nhờ adapter và dây cáp nhỏ gọn.
- Cường độ sáng linh hoạt: hỗ trợ điều chỉnh ánh sáng để tối ưu hình ảnh kiểm tra.
- Phù hợp sản xuất tốc độ cao: đảm bảo độ lặp lại và độ ổn định khi kiểm tra liên tục.

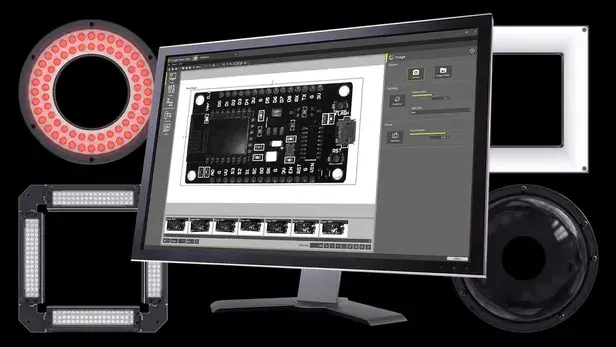

Smart Lighting cho hệ thống Cognex In-Sight
Dòng Cognex Ecosystem Lighting CEL Series có thể tích hợp trực tiếp với hệ thống vision Cognex In-Sight. Người dùng kết nối đèn qua cổng light port để thiết lập kiểu plug-and-play, sau đó phần mềm In-Sight Vision Suite có thể tự động nhận diện và cho phép cấu hình thông số chiếu sáng ngay trong giao diện phần mềm.
Khi đã kết nối, các tham số ánh sáng có thể được điều chỉnh trực tiếp trong phần mềm, bao gồm khả năng tăng cường độ chiếu sáng lên đến 3 lần so với mức tiêu chuẩn trong một số ứng dụng phù hợp.
Standard Lighting cho các ứng dụng kiểm tra khó
Dòng Cognex ICEL Series được thiết kế cho các ứng dụng có điều kiện vận hành thay đổi, yêu cầu độ chính xác cao và cần nguồn sáng mạnh, ổn định. Các đèn cường độ cao này hỗ trợ cấu hình vùng chiếu sáng và mức khuếch tán để tối ưu chất lượng ảnh.
Một số model dưới 24W hỗ trợ tích hợp plug-and-play với hệ thống Cognex In-Sight thông qua light port, giúp đơn giản hóa cài đặt và điều khiển ánh sáng.
Các kiểu đèn chiếu sáng machine vision phổ biến
Chiếu sáng phù hợp giúp loại bỏ chói lóa, giảm bóng và tăng độ tương phản để hệ thống vision phát hiện cạnh, đọc mã, nhận dạng ký tự và kiểm tra có/không một cách ổn định. Cognex cung cấp nhiều kiểu đèn như back light, bar light, brick light, coaxial light và ring light để đáp ứng nhiều nhu cầu tự động hóa khác nhau.
Back Lights
Back light được đặt phía sau vật thể và tạo nguồn sáng khuếch tán để hình thành bóng tương phản cao. Kiểu chiếu sáng này giúp làm nổi bật hình dạng, biên dạng hoặc đường viền của vật thể.
Ứng dụng phổ biến:
- Phát hiện đặc điểm, lỗ rỗng hoặc khoảng trống.
- Đo kích thước dựa trên hình bóng.
- Kiểm tra căn chỉnh và vị trí sản phẩm.
Bar Lights
Bar light cung cấp ánh sáng đều theo một trục thẳng, thường có dạng hẹp và dài để phủ sáng các vùng hình chữ nhật. Đèn có thể được đặt ở nhiều góc khác nhau để tạo chiếu sáng brightfield trực tiếp hoặc darkfield xiên.
Ứng dụng phổ biến:
- Kiểm tra chi tiết hẹp hoặc khu vực dài.
- Phát hiện cạnh, đường nối và vết ghép.
- Kiểm tra linh kiện trên nền kính.
- Phát hiện lỗi trên bề mặt bên trong.
Brick Lights
Brick light cung cấp ánh sáng khuếch tán trên vùng rộng và có thể được đặt ở nhiều góc khác nhau để tạo chiếu sáng brightfield trực tiếp. Một số dòng có vỏ đạt chuẩn IP67, phù hợp cho môi trường công nghiệp khắc nghiệt.
Ứng dụng phổ biến:
- Nhận dạng ký tự OCR và xác minh ký tự OCV.
- Kiểm tra chi tiết lớn hoặc bề mặt không đồng đều.
- Kiểm tra có hoặc không có vật thể.
Coaxial Lights
Coaxial light tạo ánh sáng đồng đều theo trục quang học của camera, giúp chiếu sáng trực tiếp vào vật thể mà không tạo bóng rõ rệt. Kiểu đèn này đặc biệt hữu ích khi kết hợp với ống kính telecentric Moritex MML Series hoặc các ống kính không có chiếu sáng đồng trục tích hợp.
Ứng dụng phổ biến:
- Kiểm tra bề mặt phản chiếu cao như kim loại, kính, nhựa bóng hoặc gốm.
- Kiểm tra QFP, SOP và các linh kiện điện tử có bề mặt phẳng.
Ring Lights
Ring light tạo ánh sáng đều quanh trục camera, giúp giảm bóng và chiếu sáng đồng đều lên các vật thể không phản chiếu mạnh. Đèn vòng có thể cấu hình theo brightfield, darkfield hoặc diffuse lighting để phù hợp nhiều ứng dụng kiểm tra khác nhau.
Ứng dụng phổ biến:
- Kiểm tra vật thể hình trụ, lỗ và ren.
- Kiểm tra linh kiện nhỏ.
- Chiếu sáng đồng đều vùng làm việc để tăng độ ổn định của hình ảnh.
Các loại Ring Light Cognex
| Hình ảnh | Model đèn vòng | Kỹ thuật chiếu sáng |
|---|---|---|
 | CV-R High-Angle Ring Lights dùng cho chiếu sáng phổ thông và các ứng dụng cần nền sáng. | Brightfield |
 | CV-HR High-Powered Diffuse Ring Lights có bộ khuếch tán tích hợp để giảm phản xạ. | Brightfield |
 | CV-RLA Low-Angle Ring Lights dùng để làm nổi bật thay đổi chiều cao và tăng tương phản trên bề mặt nhám. | Darkfield |
 | CV-DR Diffuse Low-Angle Ring Lights có bộ khuếch tán tích hợp, phù hợp chụp bề mặt kim loại bóng hoặc phản chiếu mạnh. | Darkfield |
 | CV-FR Flat Ring Lights cung cấp ánh sáng đồng đều cao để giảm bóng trên toàn bộ vùng nhìn. | Brightfield |
Brightfield, Darkfield và Uniformity trong chiếu sáng vision
- Brightfield lighting: chiếu ánh sáng trực tiếp hoặc hơi nghiêng lên vật thể, khiến lỗi hoặc khuyết tật thường hiện tối trên nền sáng.
- Darkfield lighting: chiếu ánh sáng lướt qua bề mặt, làm nổi bật các bất thường như vết xước, vết lõm hoặc lỗi bề mặt.
- Uniformity: ánh sáng đều giúp tạo hình ảnh ổn định hơn, hỗ trợ kiểm tra hình ảnh đáng tin cậy và giảm sai số do vùng sáng tối không đồng nhất.
Ứng dụng của Đèn chiếu sáng Cognex Machine Vision Lighting
Đèn chiếu sáng Cognex được sử dụng trong nhiều ứng dụng thị giác máy, từ kiểm tra sản phẩm cơ bản đến các hệ thống tự động hóa phức tạp cần hình ảnh rõ, ổn định và độ tương phản cao.
- Kiểm tra cạnh, biên dạng, kích thước và vị trí sản phẩm.
- Phát hiện lỗi bề mặt như vết xước, vết lõm, vết bẩn hoặc nứt.
- Đọc mã vạch, mã 2D, mã DPM và ký tự OCR/OCV.
- Kiểm tra sản phẩm kim loại, nhựa, kính, gốm và bề mặt phản chiếu.
- Kiểm tra linh kiện điện tử, lỗ, ren, vật thể hình trụ và chi tiết nhỏ.
- Hỗ trợ camera Cognex In-Sight, camera công nghiệp và hệ thống VisionPro.
Moritex thuộc Cognex
Moritex là nhà cung cấp quốc tế về ống kính và đèn chiếu sáng cho hệ thống machine vision. Với kinh nghiệm trong thiết kế quang học, Moritex cung cấp nhiều thành phần và phụ kiện phục vụ tự động hóa dựa trên thị giác máy trong nhiều ngành công nghiệp.
Năm 2023, Moritex được Cognex mua lại, giúp kết hợp công nghệ bổ trợ giữa hệ thống vision, ống kính hiệu suất cao và đèn chiếu sáng chuyên dụng để mang đến giải pháp hoàn chỉnh hơn cho tự động hóa nhà máy.
Thông số kỹ thuật Đèn chiếu sáng Cognex Machine Vision Lighting
Dòng đèn chiếu sáng Cognex Machine Vision Lighting có nhiều kiểu dáng, màu ánh sáng, kích thước và công suất khác nhau. Khi lựa chọn đèn, người dùng nên xác định mục tiêu kiểm tra, loại vật liệu, đặc tính bề mặt, vị trí lắp đặt, khoảng cách làm việc và loại camera sử dụng để chọn cấu hình phù hợp.
| Hạng mục | Mô tả |
|---|---|
| Kiểu đèn | Back light, bar light, brick light, coaxial light, ring light |
| Màu ánh sáng | Trắng, đỏ, xanh dương, xanh lá, hồng ngoại, tử ngoại tùy model |
| Dòng smart lighting | Cognex CEL Series tích hợp trực tiếp với In-Sight Vision Systems |
| Dòng standard lighting | Cognex ICEL Series cho ứng dụng yêu cầu cường độ cao và độ ổn định lớn |
| Ứng dụng chính | Tăng tương phản, giảm bóng, giảm chói, phát hiện cạnh, kiểm tra bề mặt, OCR/OCV và đọc mã |
| Tích hợp | Hệ thống Cognex In-Sight, camera công nghiệp, phần mềm VisionPro và các hệ thống machine vision |
Mua Đèn chiếu sáng Cognex Machine Vision Lighting chính hãng
Đèn chiếu sáng Cognex Machine Vision Lighting là lựa chọn phù hợp cho doanh nghiệp cần nguồn sáng ổn định, chính xác và dễ tích hợp cho hệ thống camera vision. Việc chọn đúng kiểu đèn giúp tăng độ tương phản, cải thiện chất lượng ảnh và nâng cao độ tin cậy của quá trình kiểm tra tự động.
Hải Phòng Tech cung cấp thiết bị và giải pháp Cognex chính hãng, hỗ trợ tư vấn đèn chiếu sáng machine vision, camera Cognex, ống kính Moritex, phần mềm VisionPro, hệ thống In-Sight và giải pháp kiểm tra hình ảnh phù hợp với nhu cầu thực tế trong nhà máy.
