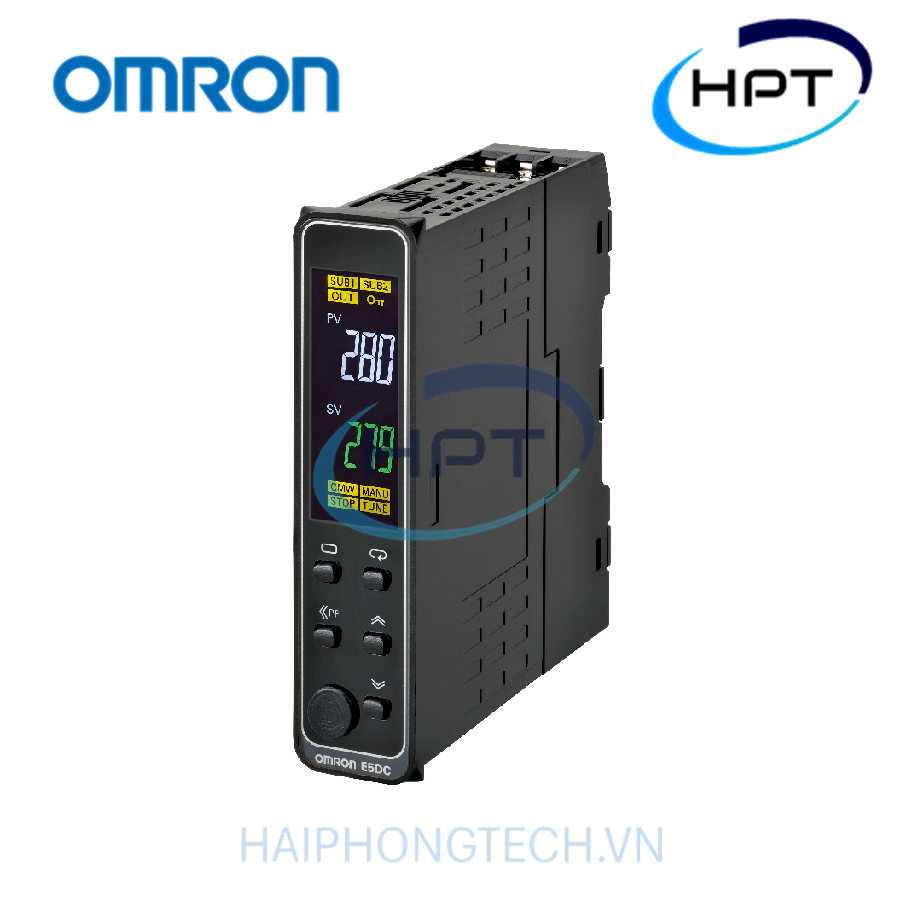

Thông số kỹ thuật E5DC-QX0ABM-015
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | E5DC-QX0ABM-015 |
| Hãng sản xuất | Omron |
| Dòng sản phẩm | E5DC Series (Dạng mỏng lắp thanh ray DIN) |
| Điện áp nguồn cấp | 100 đến 240 VAC, 50/60 Hz |
| Công suất tiêu thụ | Tối đa khoảng 5.1 VA (ở 100 đến 240 VAC) |
| Loại đầu vào cảm biến | Universal input (Cặp nhiệt điện, nhiệt điện trở RTD Pt100/JPt100, dòng/áp analog) |
| Chu kỳ lấy mẫu đầu vào | 50 ms |
| Ngõ ra điều khiển 1 | Xung điện áp điều khiển SSR (12 VDC ±20%, dòng tải tối đa 21 mA, có mạch bảo vệ ngắn mạch) |
| Ngõ ra điều khiển 2 | Không có |
| Ngõ ra cảnh báo (Auxiliary) | Không có |
| Phương pháp điều khiển | ON/OFF hoặc 2-PID (hỗ trợ Auto-tuning và Self-tuning) |
| Truyền thông tích hợp | RS-485 (Giao thức Modbus-RTU hoặc CompoWay/F) |
| Kiểu hiển thị | Màn hình LCD công nghệ hiển thị rõ nét: PV màu trắng, SV màu xanh lục, 4 chữ số (chiều cao ký tự PV: 8.5 mm) |
| Kiểu kết nối dây | Push-In Plus terminal block (Cầu đấu cắm lò xo không cần vặn vít) |
| Kiểu lắp đặt | Gắn trên thanh ray DIN (DIN Track) |
| Kích thước vật lý | 22.5 mm (Rộng) × 96 mm (Cao) × 85 mm (Sâu – phần thân chính gắn đế) |
| Cấp độ bảo vệ | Mặt trước IP20, phần cầu đấu IP00 |
| Nhiệt độ làm việc | -10°C đến 55°C (không đóng băng hoặc ngưng tụ) |
| Trọng lượng | Khoảng 80 g |
Thiết kế siêu mỏng tối ưu không gian tủ điện
Omron E5DC-QX0ABM-015 được thiết kế chuyên biệt cho việc tối ưu diện tích tủ điều khiển máy móc công nghiệp. Khác với các dòng đồng hồ đo nhiệt độ mặt cánh tủ truyền thống (kích thước 48×48 mm hay 96×96 mm), model này có chiều rộng thân vỏ chỉ 22.5 mm và gắn trực tiếp lên thanh ray DIN.
Kiểu thiết kế mô-đun hóa cho phép tách rời phần thân máy (Main Unit) và khối cầu đấu (Terminal Unit). Khi bảo trì, cân chỉnh hoặc thay thế thiết bị, kỹ thuật viên có thể rút cụm điều khiển ra khỏi đế mà hoàn toàn không cần tháo gỡ hay đấu nối lại hệ thống dây tín hiệu và dây động lực, loại bỏ hoàn toàn nguy cơ đấu nhầm cực tính.
Công nghệ Push-In Plus và khả năng chịu rung lắc
Ký tự B trong mã E5DC-QX0ABM-015 biểu thị cấu trúc cầu đấu công nghệ Push-In Plus:
- Rút ngắn thời gian thi công: Dây cáp gắn đầu cos dạng kim (ferrule) có thể cắm trực tiếp vào cầu đấu mà không cần dùng tuốc nơ vít, giảm tới 60% thời gian đấu dây so với cầu đấu siết ốc thông thường.
- Độ bám chắc và tin cậy cao: Cơ chế ngàm lò xo giữ chặt lõi dây với lực kẹp liên tục, triệt tiêu nguy cơ lỏng ốc do rung động máy móc trong quá trình vận hành dài ngày, hạn chế cháy chập do tiếp xúc kém.
Đặc tính điều khiển và tốc độ đáp ứng
Thiết bị được trang bị cấu hình phần cứng xử lý tín hiệu tốc độ cao và thuật toán điều nhiệt tiên tiến của Omron:
- Tốc độ lấy mẫu 50 ms: Phù hợp cho các quy trình thay đổi nhiệt nhanh như máy đóng gói màng co, máy hàn nhiệt bao bì, máy đùn nhựa hoặc kiểm soát buồng sấy tốc độ cao.
- Thuật toán điều khiển 2-PID: Tối ưu hóa phản hồi hệ thống, vừa ngăn ngừa hiện tượng vọt lố (overshoot) nhiệt độ khi bắt đầu gia nhiệt, vừa giảm thời gian ổn định tại điểm đặt (SV).
- Ngõ ra xung áp (Voltage output for SSR): Cung cấp tín hiệu 12 VDC để đóng cắt rơ-le bán dẫn (Solid State Relay). Phương thức này cho phép chu kỳ đóng cắt (cycle time) xuống cực ngắn (dưới 1 giây), không gây hao mòn tiếp điểm cơ khí, mang lại độ mịn nhiệt độ gần như tuyệt đối.
Tích hợp truyền thông RS-485 trong hệ thống nhiều vùng nhiệt
Mã đuôi 015 biểu thị cổng truyền thông RS-485 tích hợp sẵn, hỗ trợ hai giao thức tiêu chuẩn là Modbus-RTU và CompoWay/F:
- Đồng bộ tham số: Cho phép kết nối tối đa 32 thiết bị trên một tuyến mạng RS-485 về PLC hoặc màn hình HMI. Người vận hành có thể giám sát giá trị PV, thay đổi giá trị SV, hoặc chạy chức năng Auto-tuning đồng loạt qua mạng truyền thông.
- Chức năng Programless Communication: Khi kết nối với các dòng PLC Omron (như CP, CJ, NJ series), E5DC có thể trao đổi dữ liệu tự động với vùng nhớ PLC mà không cần viết các đoạn mã lệnh truyền thông phức tạp.
Sự khác biệt giữa E5DC-QX0ABM-015 và các mã tương đương
| Mã sản phẩm | Ngõ ra điều khiển | Ngõ ra cảnh báo (Alarm) | Truyền thông RS-485 | Ứng dụng phù hợp |
|---|---|---|---|---|
| E5DC-QX0ABM-015 | Xung áp 12 VDC (lái SSR) | Không | Có sẵn | Hệ thống điều khiển nhiệt tinh gọn, giám sát nhiệt độ và cảnh báo hoàn toàn qua mạng RS-485 về PLC/HMI. |
| E5DC-QX2ABM-015 | Xung áp 12 VDC (lái SSR) | 2 ngõ ra relay | Có sẵn | Cần tiếp điểm rơ-le cứng cục bộ để ngắt khởi động từ khẩn cấp hoặc kích hoạt còi/đèn báo lỗi độc lập. |
| E5DC-RX0ABM-015 | Relay 250 VAC, 3A | Không | Có sẵn | Điều khiển trực tiếp contactor hoặc tải gia nhiệt công suất nhỏ với chu kỳ đóng cắt dài, quản lý trạng thái qua mạng. |
Lưu ý lắp đặt và kết nối dây
- Đấu nối tải: E5DC-QX0ABM-015 xuất áp DC để kích SSR, tuyệt đối không đấu trực tiếp tải điện trở xoay chiều 220V vào chân ngõ ra điều khiển này.
- Chống nhiễu cảm biến: Đi dây cảm biến nhiệt độ (Thermocouple/RTD) tách biệt hoàn toàn khỏi máng dây động lực, dây biến tần và dây nguồn chính để tránh sai lệch giá trị đo do cảm ứng điện từ.
- Khoảng cách tản nhiệt: Khi lắp nhiều bộ E5DC sát nhau trên cùng thanh ray DIN, cần đảm bảo nhiệt độ môi trường xung quanh tủ không vượt quá ngưỡng cho phép (tối đa 55°C) để duy trì độ bền linh kiện.
