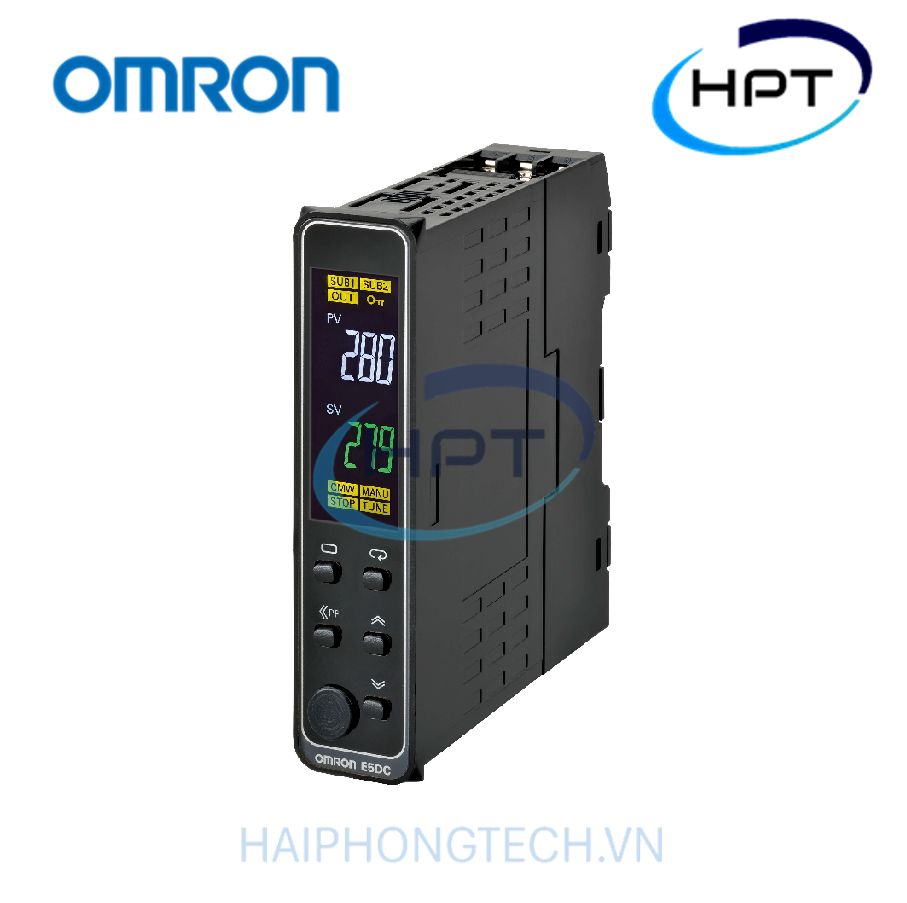

Thông số kỹ thuật bộ điều khiển nhiệt độ Omron E5DC-CX2ASM-015
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | E5DC-CX2ASM-015 |
| Hãng sản xuất | Omron |
| Kích thước vật lý | 22.5 mm (rộng) × 96 mm (cao) × 85 mm (sâu) |
| Kiểu lắp đặt | Gắn thanh ray DIN (DIN Rail) |
| Điện áp nguồn cấp | 100 đến 240 VAC, 50/60 Hz |
| Công suất tiêu thụ | Tối đa khoảng 4.2 VA |
| Đầu vào cảm biến (Universal) |
Nhiệt điện trở kim loại: Pt100, JPt100 Can nhiệt (Thermocouple): K, J, T, E, L, U, N, R, S, B, W, PL II Cảm biến nhiệt hồng ngoại: ES1B Đầu vào điện áp/dòng điện analog: 4–20 mA, 0–20 mA, 1–5 V, 0–5 V, 0–10 V |
| Ngõ ra điều khiển chính | Dòng tuyến tính (Linear Current Output): 4–20 mA DC hoặc 0–20 mA DC (tải tối đa 500 Ω) |
| Ngõ ra phụ (Alarm/Auxiliary) | 2 ngõ ra rơ le (SPST-NO, 250 VAC, 2 A) |
| Chức năng mở rộng (Option -015) |
Truyền thông RS-485 (Modbus-RTU / CompoWay/F) 1 ngõ vào biến dòng CT (phát hiện đứt điện trở sưởi) 2 ngõ vào sự kiện (Event Inputs) |
| Phương pháp điều khiển | ON/OFF hoặc 2-PID (tự động dò tìm thông số Auto-tuning) |
| Tốc độ lấy mẫu | 50 ms (đáp ứng tốc độ cao) |
| Kiểu đấu nối dây | Cầu đấu vặn vít (Screw terminal blocks) |
| Hiển thị | Màn hình LCD trắng hiển thị giá trị đo (PV cao 8.5 mm), xanh/đỏ cho giá trị cài đặt (SV) |
| Cấp bảo vệ | IP20 (vỏ thiết bị), IP00 (cầu đấu) |
Ý nghĩa cấu hình ngõ ra dòng tuyến tính và tính năng Option -015
Model E5DC-CX2ASM-015 sử dụng cấu hình ký hiệu chữ “C” đại diện cho Linear Current Output (0/4 đến 20 mA DC). Khác với các dòng xuất xung điện áp để kích rơ le bán dẫn (SSR), ngõ ra dòng tuyến tính chuyên dùng để điều khiển van tuyến tính, bộ biến đổi góc kích SCR/Thyristor công suất lớn hoặc đưa tín hiệu phản hồi tương tự về PLC. Nhờ đó, tải nhiệt được điều chỉnh mức năng lượng liên tục và mịn, triệt tiêu hiện tượng sốc dòng và dao động biên độ nhiệt trong các hệ thống đòi hỏi độ chính xác cao.
Hậu tố “-015” tích hợp sẵn ba khối chức năng trên cùng một bo mạch tùy chọn:
- Truyền thông RS-485: Hỗ trợ hai giao thức công nghiệp CompoWay/F và Modbus-RTU, cho phép đọc/ghi giá trị cài đặt, giám sát PV và giám sát trạng thái lỗi từ xa qua HMI, SCADA hoặc PLC.
- 1 ngõ vào CT (Current Transformer): Kết hợp cùng cuộn biến dòng chuyên dụng của Omron (như E54-CT1, E54-CT3) để đo dòng điện qua dây mayso, phát hiện sớm tình trạng đứt dây gia nhiệt (Heater Burnout Alarm) hoặc ngắn mạch SSR.
- 2 ngõ vào sự kiện (Event Inputs): Tiếp nhận tiếp điểm không điện áp để chuyển đổi nhanh giữa các điểm đặt (Multi-SP), chuyển chế độ Run/Stop hoặc chuyển chế độ điều khiển Tự động/Bằng tay (Auto/Manual).
Đặc trưng thiết kế dạng mô-đun siêu mỏng 22.5 mm
Dòng E5DC được tối ưu hóa cho không gian tủ điện hiện đại, nơi các bộ điều khiển không lắp mặt cánh tủ mà đặt trực tiếp lên thanh ray DIN bên trong:
- Tiết kiệm diện tích: Thân máy bề ngang chỉ 22.5 mm giúp ghép nối hàng loạt bộ điều khiển trên cùng một thanh ray mà không chiếm nhiều không gian, hỗ trợ tản nhiệt khe hở hiệu quả.
- Khả năng tháo rời phần thân chính: Thiết kế cho phép rút khối điều khiển chính ra khỏi đế gắn cầu đấu phía sau mà không cần tháo dây nối. Điều này giúp rút ngắn tối đa thời gian thay thế, sửa chữa hoặc bảo trì hệ thống.
- Chu kỳ lấy mẫu 50 ms: Đạt tốc độ xử lý nhanh gấp nhiều lần so với các dòng điều khiển nhiệt thông thường (100–250 ms), bắt kịp các quy trình gia nhiệt tốc độ cao trong ngành đóng gói màng co, ép nhựa và dán cạnh.
Sơ đồ phân bổ cầu đấu và lưu ý khi kết nối dây
Bộ điều khiển sử dụng khối cầu đấu vít chia thành hai tầng trên và dưới:
- Cấp nguồn (Chân 100–240 VAC): Cần nối qua cầu chì bảo vệ độc lập hoặc CB tép 1A–2A. Tránh đi dây nguồn chung máng với các đường động lực của động cơ hoặc biến tần để giảm thiểu xung nhiễu điện từ.
- Đầu vào cảm biến (Universal Input): Khi dùng can nhiệt, phải dùng đúng dây bù nhiệt chuyên dụng và siết chặt tiếp điểm tránh sinh nhiệt nội tại đầu nối. Khi dùng đầu vào dòng 4–20 mA, bộ điều khiển đã tích hợp sẵn mạch nhận mà không cần gắn thêm điện trở shunt 250 Ω bên ngoài.
- Ngõ ra điều khiển 4–20 mA: Đảm bảo tổng trở kháng vòng lặp (gồm dây dẫn và tải như bộ điều khiển công suất SCR) không vượt quá 500 Ω. Nếu vượt quá ngưỡng này, tín hiệu dòng điện xuất ra sẽ bị suy hao hoặc méo dạng.
- Mạng RS-485: Cần sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu (Shielded Twisted Pair). Ở hai đầu mút xa nhất của mạng, cần gắn điện trở kết thúc (100–120 Ω) để triệt tiêu sóng phản xạ trên đường truyền.
So sánh E5DC-CX2ASM-015 với các biến thể cùng dòng E5DC
| Tiêu chí | E5DC-CX2ASM-015 | E5DC-QX2ASM-015 | E5DC-RX2ASM-015 |
|---|---|---|---|
| Ngõ ra điều khiển chính | Dòng tuyến tính 4–20 mA / 0–20 mA | Điện áp kích SSR (12 VDC) | Rơ le tiếp điểm (250 VAC, 3 A) |
| Đối tượng chấp hành phù hợp | Bộ điều khiển góc kích SCR/Thyristor, van điều khiển tuyến tính | Rơ le bán dẫn (SSR), rơ le điện tử tĩnh | Khởi động từ (Contactor), van điện từ ON/OFF nhỏ |
| Độ mượt điều khiển | Rất cao (thay đổi công suất liên tục không nhấp nhả) | Cao (thông qua điều chế độ rộng xung PWM) | Trung bình (chu kỳ đóng cắt dài để bảo vệ tiếp điểm) |
| Khả năng mở rộng (-015) | RS-485, 1 CT, 2 Event | RS-485, 1 CT, 2 Event | RS-485, 1 CT, 2 Event |
Ứng dụng thực tế tiêu biểu
- Lò nung thí nghiệm và buồng sấy chân không: Nơi yêu cầu kiểm soát dải nhiệt độ mượt mà bằng bộ điều khiển SCR, tránh sốc nhiệt làm biến dạng phôi hoặc làm vỡ ống thạch anh.
- Hệ thống gia nhiệt đầu đùn nhựa: Kết hợp giám sát đứt điện trở nhiệt qua biến dòng CT và điều khiển nhiệt độ ổn định theo chu kỳ lấy mẫu 50 ms.
- Dây chuyền máy dán nhãn, đóng gói nhiệt: Lắp đặt nối tiếp nhiều module trên ray DIN trong tủ điều khiển trung tâm, đồng bộ dữ liệu cài đặt nhiệt độ về PLC qua mạng Modbus-RTU.
Kích thước E5DC-CX2ASM-015
