SA Series IOLINK – Terminal Block Push-in Không Vít, Chống Rung Cao

1 VNĐ

Thông số	Giá trị

Điện áp định mức

125V AC / 24V DC

Dòng điện định mức

Điện trở cách điện

≥ 100MΩ (DC 500V)

Điện áp chịu đựng

AC 500V trong 1 phút

Dây dẫn lõi cứng

0.5 ~ 1.5 mm²

Dây dẫn lõi mềm

UL: AWG 17 ~ 22 / IEC: 1.0 mm²

Chiều dài tuốt dây

8 ~ 9 mm

Nhiệt độ môi trường

−10°C đến +50°C (không ngưng tụ)

Danh mục: Cầu đấu Samwon, SAMWON Thẻ: Terminal block

Mô tả
Tổng quan

Bảng chọn model

Model	Số cực	Chuẩn connector	Model connector gắn	Model connector cáp	Kích thước (W × D, mm)	Chứng nhận
SA-1H20S	20	MIL Standard	HIF3BA-20PA-2.54DSA	HIF3BA-20D-2.54R	57.4 × 48.0	CE, UL
SA-1H26S	26	MIL Standard	HIF3BA-26PA-2.54DSA	HIF3BA-26D-2.54R	72.4 × 48.0	CE, UL
SA-1H40S	40	MIL Standard	HIF3BA-40PA-2.54DSA / XG4A-4031	HIF3BA-40D-2.54R / XG4M-4030	107.5 × 48.0	CE
SA-4F40S	40	FCN 360	FCN-364P040-AU / 1747053-1	FCN-367J040-AU / 1903404-1	107.5 × 48.0	CE
SA-1H50S	50	MIL Standard	HIF3BA-50PA-2.54DSA	HIF3BA-50D-2.54R	132.2 × 48.0	CE, UL
SA-1H50B	50	MIL Standard	HIF3BB-50PA-2.54DSA	HIF3BB-50D-2.54R	132.2 × 48.0	CE, UL

Lưu ý: Connector có thể được thay đổi sang model tương thích mà không cần thông báo trước. Phiên bản không có nút nhấn cũng được cung cấp theo yêu cầu.

Thông số kỹ thuật chung

Thông số	Giá trị
Điện áp định mức	125V AC / 24V DC
Dòng điện định mức	1A
Điện trở cách điện	≥ 100MΩ (DC 500V)
Điện áp chịu đựng	AC 500V trong 1 phút
Dây dẫn lõi cứng	0.5 ~ 1.5 mm²
Dây dẫn lõi mềm	UL: AWG 17 ~ 22 / IEC: 1.0 mm²
Chiều dài tuốt dây	8 ~ 9 mm
Nhiệt độ môi trường	−10°C đến +50°C (không ngưng tụ)

Khi sử dụng dây lõi mềm, khuyến nghị dùng đầu cos ferrule hoặc cos dạng thanh.

Kích thước

Liên hệ

Công ty Hải Phòng Tech chuyên cung cấp các sản phẩm SAMWON. Quý khách vui lòng liên hệ Hải Phòng Tech để nhận được báo giá ưu đãi nhất.

Giới thiệu chung

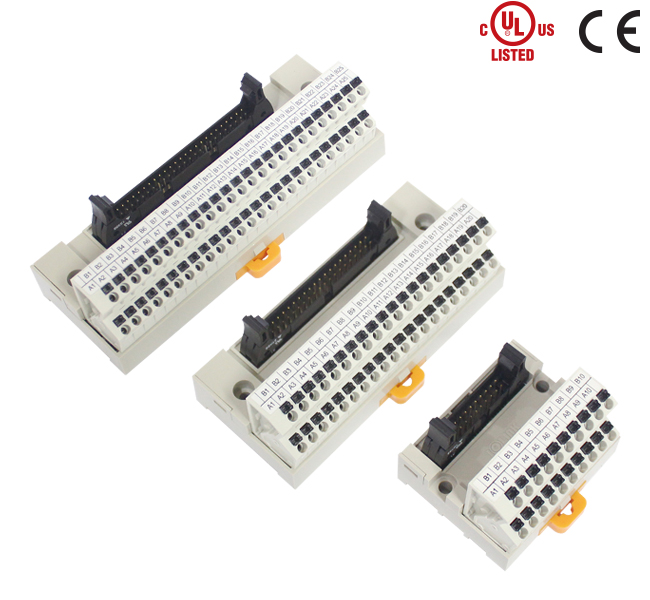

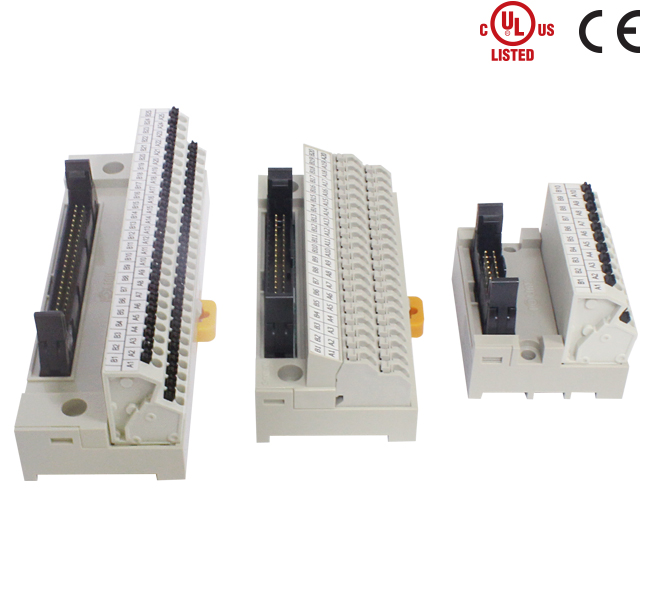

SA Series là dòng interface terminal block kiểu push-in, không sử dụng vít, được thiết kế nhằm đảm bảo độ tin cậy cao trong các môi trường có rung động mạnh. Sản phẩm sử dụng chuẩn terminal block kiểu châu Âu, cho phép đấu dây nhanh, chắc chắn và ổn định trong quá trình vận hành lâu dài.

Với thiết kế nhỏ gọn sử dụng terminal block bề rộng 5mm, SA Series giúp giảm đáng kể kích thước tổng thể so với các loại terminal kiểu Y hoặc O truyền thống, đồng thời vẫn đáp ứng đầy đủ yêu cầu về điện áp, dòng điện và an toàn điện.

Đặc điểm kỹ thuật nổi bật

SA Series sử dụng cơ chế đấu dây push-in không vít, giúp dây dẫn được giữ chặt bằng lực lò xo bên trong terminal. Cấu trúc này đảm bảo tiếp xúc điện ổn định ngay cả trong môi trường có rung động, va đập hoặc thay đổi nhiệt độ thường xuyên.

Thiết kế nhỏ gọn cho phép tối ưu không gian lắp đặt trong tủ điện. Ví dụ, phiên bản 40 pin có kích thước chỉ 107.5 mm (W) × 48.0 mm (D), phù hợp với các hệ thống yêu cầu mật độ I/O cao nhưng không gian hạn chế.

Sản phẩm hỗ trợ lắp DIN Rail hoặc cố định bằng vít, thuận tiện cho cả hệ thống lắp mới và cải tạo tủ điện hiện hữu.

Bảng chọn model

Model	Số cực	Chuẩn connector	Model connector gắn	Model connector cáp	Kích thước (W × D, mm)	Chứng nhận
SA-1H20S	20	MIL Standard	HIF3BA-20PA-2.54DSA	HIF3BA-20D-2.54R	57.4 × 48.0	CE, UL
SA-1H26S	26	MIL Standard	HIF3BA-26PA-2.54DSA	HIF3BA-26D-2.54R	72.4 × 48.0	CE, UL
SA-1H40S	40	MIL Standard	HIF3BA-40PA-2.54DSA / XG4A-4031	HIF3BA-40D-2.54R / XG4M-4030	107.5 × 48.0	CE
SA-4F40S	40	FCN 360	FCN-364P040-AU / 1747053-1	FCN-367J040-AU / 1903404-1	107.5 × 48.0	CE
SA-1H50S	50	MIL Standard	HIF3BA-50PA-2.54DSA	HIF3BA-50D-2.54R	132.2 × 48.0	CE, UL
SA-1H50B	50	MIL Standard	HIF3BB-50PA-2.54DSA	HIF3BB-50D-2.54R	132.2 × 48.0	CE, UL

Lưu ý: Connector có thể được thay đổi sang model tương thích mà không cần thông báo trước. Phiên bản không có nút nhấn cũng được cung cấp theo yêu cầu.

Thông số kỹ thuật chung

Thông số	Giá trị
Điện áp định mức	125V AC / 24V DC
Dòng điện định mức	1A
Điện trở cách điện	≥ 100MΩ (DC 500V)
Điện áp chịu đựng	AC 500V trong 1 phút
Dây dẫn lõi cứng	0.5 ~ 1.5 mm²
Dây dẫn lõi mềm	UL: AWG 17 ~ 22 / IEC: 1.0 mm²
Chiều dài tuốt dây	8 ~ 9 mm
Nhiệt độ môi trường	−10°C đến +50°C (không ngưng tụ)

Khi sử dụng dây lõi mềm, khuyến nghị dùng đầu cos ferrule hoặc cos dạng thanh.

Vật liệu cấu tạo

Bộ phận	Vật liệu
Terminal block và vỏ	PA66
Pin header	Đồng mạ thiếc
Chốt giữ dây (wire guard)	Thép không gỉ
Nắp che	Modified PPO
Board mạch	Epoxy 1.6t

Ứng dụng

SA Series phù hợp cho các hệ thống yêu cầu độ bền cơ học cao và khả năng chống rung tốt, bao gồm:

Máy công cụ và thiết bị gia công cơ khí
Thiết bị trên tàu biển
Máy chuyên dụng hoạt động liên tục
Hệ thống bán dẫn, LCD, PDP yêu cầu thiết bị nhỏ gọn

Kết luận

SA Series là giải pháp terminal block push-in hiệu quả cho các hệ thống điều khiển công nghiệp hiện đại. Nhờ thiết kế không vít, kích thước nhỏ gọn và khả năng chống rung tốt, sản phẩm đáp ứng tốt cả yêu cầu về độ tin cậy điện lẫn tối ưu không gian lắp đặt.
