Thông số kỹ thuật LSE3-4A5R2-ET
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | LSE3-4A5R2-ET |

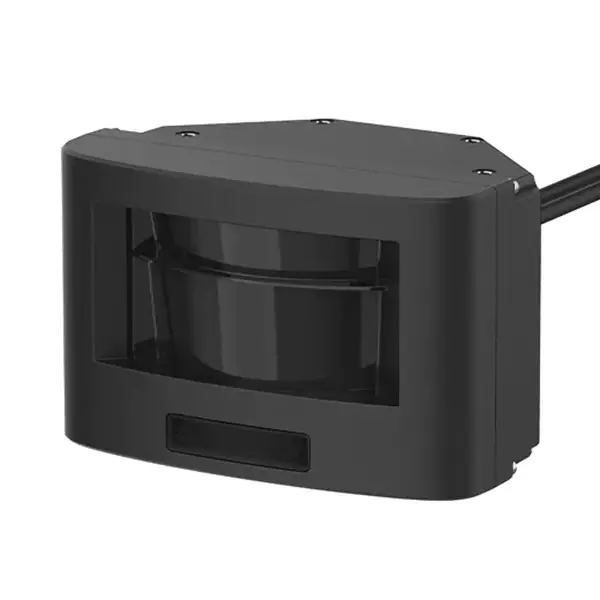

| Tên sản phẩm | LiDAR LSE3-4A5R2-ET LSE3 Series AUTONICS |
| Laser dùng để phát hiện trạng thái phát | Laser hồng ngoại: 1 |
| Phát ra lớp property_Laser | CLASS 3R |
| Phát ra thuộc tính_ Dải bước sóng | 650 nm |
| Phát ra property_Max. công suất đầu ra xung | 4 mW |
| Laser dùng trong lắp đặt trạng thái phát | Ánh sáng laser có thể nhìn thấy được: 3 |
| Tối thiểu kích thước của mục tiêu quét | Khoảng cách phát hiện 3m : 2,1×2,1×2,1 cm, Khoảng cách phát hiện 5m : 3,5×3,5×3,5 cm |
| Scanning frequency | 15 Hz |
| Thời gian đáp ứng | 20 đến 80ms + thời gian giám sát |
| Khu giám sát | 0.3×0.3 ~ 5.6×5.6 m |
| Độ phân giải góc | 0.4° |
| Góc khẩu độ | 90° |
| Phản xạ đối tượng | Min. 2% |
| Tiêu chuẩn đường sắt Hàn Quốc | KRS SG 0068 |
| Trọng lượng | ≈ 0.9 kg (≈ 1.1 kg) |
| Nguồn cấp | 10 ~ 35 VDC @(=) |
| Nguồn tiêu thụ | ＜ 10 W |
| Ngõ vào | Photocoupler input: 1 H: ≥ 8 – 30 VDC@(=), L: ≤ 3 VDC@(=) |
| Ngõ ra | Ngõ vào relay photoMOS: 2Tải điện trở: 35 VDC@(=)/ 24 VAC~, ≤ 80 mA |
| Rung động | Max. 2G (18.7m/s²) |
| Va chạm | 30G/18ms |
| Môi trường_Ánh sáng xung quanh | ≤ 100,000 lx |
| Môi trường_Nhiệt độ xung quanh | -30 đến 60 ℃, bảo quản: -30 ~ 70 ℃ (không đóng băng hoặc ngưng tụ) |
| Môi trường_Độ ẩm xung quanh | 0 đến 95 %RH, bảo quản: 0 đến 95 %RH (không đóng băng hoặc ngưng tụ) |
| Cấu trúc bảo vệ | IP67 (tiêu chuẩn IEC) |
| Cáp_Power, I / O | Ø 5 mm, 8 dây, 5 m |
| Cáp_Ethernet | 5 mm, 4 dây, 3 m, dây shield, giắc cắm RJ45 |
| Cốt lõi | AWG26 (0.16 mm, 7 lõi), đường kính cách điện bên ngoài: Ø 1 mm |
| Chất liệu | Hộp: AL, Window: PC |
| Phương thức giao tiếp | Ethernet |
| Bán riêng | Giá đỡ chính: BK-LSE3, Giá đỡ phụ: BK-LSE2-SUB |
| Chương trình thành phần | atLidar (chương trình quét laser) |
