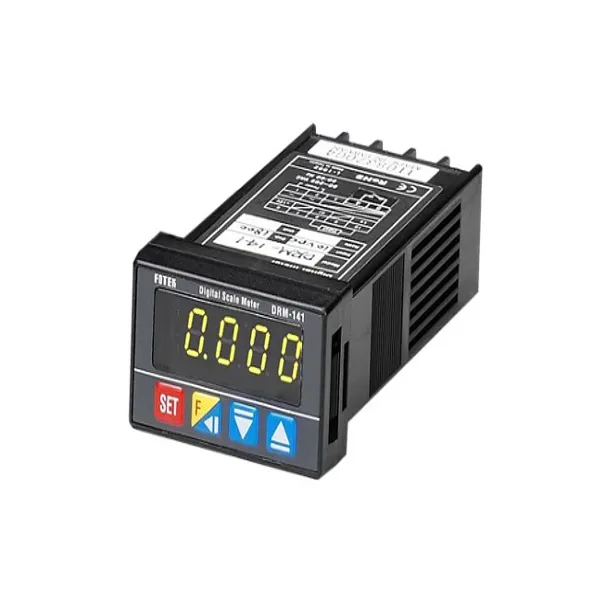

Thông số kỹ thuật Đồng hồ đa năng DRM-141 FOTEK
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Đồng hồ đa năng DRM-141 FOTEK |
| Mã sản phẩm | DRM-141 |
| Hãng sản xuất | FOTEK |
| Số chữ số hiển thị | 4 chữ số |
| Nguồn cấp | 90–250 VAC, 50/60 Hz; 24 VDC/AC hoặc 48 VDC/AC |
| Đầu ra điều khiển | Tiếp điểm rơle 5 A/250 VAC |
| Độ chính xác | ±0,1% F.S. |
| Thời gian đáp ứng | 200 ms |
| Bộ nhớ lưu trữ | EEPROM |
| Điện trở cách điện | Trên 500 MΩ tại 500 VDC |
| Độ bền điện môi | Trên 2,5 kV trong 1 phút |
Đặc điểm của đồng hồ đa năng FOTEK DRM-141
FOTEK DRM-141 là đồng hồ hiển thị số 4 chữ số, được sử dụng để theo dõi giá trị đo và thực hiện điều khiển thông qua đầu ra rơle. Thiết bị hỗ trợ nhiều tùy chọn nguồn cấp, phù hợp với các hệ thống điều khiển sử dụng nguồn xoay chiều hoặc một chiều.
Độ chính xác ±0,1% F.S. giúp DRM-141 đáp ứng tốt các nhu cầu giám sát thông số trong tủ điện, dây chuyền máy móc và các hệ thống tự động hóa công nghiệp. Thời gian đáp ứng 200 ms hỗ trợ thiết bị phản hồi nhanh khi giá trị đo thay đổi.
Hiển thị rõ ràng, dễ theo dõi
Màn hình 4 chữ số cho phép người vận hành quan sát giá trị đo trực tiếp trên mặt tủ hoặc bảng điều khiển. Thiết bị phù hợp với các vị trí cần đọc thông số thường xuyên và kết hợp cảnh báo, đóng/ngắt tải bằng tiếp điểm rơle.
Đầu ra rơle cho chức năng điều khiển
DRM-141 được trang bị đầu ra rơle định mức 5 A/250 VAC. Tiếp điểm này có thể được sử dụng trong mạch điều khiển hoặc kết nối với thiết bị chấp hành phù hợp với tải thực tế. Khi điều khiển tải công suất lớn, nên sử dụng contactor hoặc rơle trung gian để bảo vệ tiếp điểm của đồng hồ.
Khả năng cấp nguồn và lắp đặt
DRM-141 có thể sử dụng nguồn 90–250 VAC 50/60 Hz, 24 VDC/AC hoặc 48 VDC/AC. Khi lựa chọn phiên bản và đấu nối, cần xác định đúng loại nguồn của thiết bị để tránh cấp sai điện áp.
- Ngắt hoàn toàn nguồn điện trước khi lắp đặt và đấu dây.
- Đối chiếu sơ đồ chân thực tế trên thân thiết bị trước khi kết nối.
- Tách dây tín hiệu đo khỏi dây động lực và dây tải công suất lớn để hạn chế nhiễu.
- Sử dụng cầu chì hoặc thiết bị bảo vệ phù hợp cho mạch cấp nguồn.
- Không đấu tải vượt quá định mức tiếp điểm rơle 5 A/250 VAC.
Ứng dụng phù hợp của DRM-141
Với thiết kế hiển thị số, độ chính xác cao và đầu ra điều khiển bằng rơle, FOTEK DRM-141 có thể được sử dụng trong các hệ thống:
- Tủ điều khiển và tủ điện công nghiệp.
- Máy móc tự động hóa cần hiển thị giá trị đo.
- Hệ thống giám sát và cảnh báo theo ngưỡng cài đặt.
- Dây chuyền sản xuất, máy gia nhiệt và thiết bị xử lý công nghiệp.
- Các ứng dụng cần lưu giữ thiết lập bằng bộ nhớ EEPROM.
Lưu ý khi chọn mua và sử dụng FOTEK DRM-141
DRM-141 cần được lựa chọn dựa trên đúng loại tín hiệu đo, nguồn cấp và yêu cầu điều khiển của hệ thống. Không nên chỉ dựa vào hình dáng hoặc số chữ số hiển thị để thay thế cho các model FOTEK khác trong cùng dòng, vì mỗi mã có thể khác nhau về ngõ vào, chức năng đo và sơ đồ đấu nối.
Để thiết bị hoạt động ổn định, nên lắp đặt trong tủ điện khô ráo, tránh hơi ẩm, bụi dẫn điện, rung động mạnh và nguồn nhiệt cao. Việc kiểm tra định kỳ đầu nối, dây tín hiệu và tiếp điểm rơle giúp hạn chế lỗi hiển thị hoặc hoạt động không ổn định trong quá trình vận hành.
Kích thước DRM-141
Sơ đồ đấu nối DRM-141
